Устройство ЭТМА УДВ-2М У1 предназначено для доливки высоковольтных маслонаполненных герметичных вводов дегазированным трансформаторным маслом при монтаже, ремонте и в процессе эксплуатации силовых трансформаторов.

Технические параметры

  • Вид климатического исполнения - У1 по ГОСТ 15150.
  • Обслуживающий персонал - 2 человека.
  • Экобезопасность - по ГОСТ 12.1.005.
Технические характеристики


Наименование

Значение

1

Производительность за один полный ход поршня, см3

max 150

2

Давление масла на выходе, кгс/см2

3…15

3

Объем бака исходного масла, л

5-25 *

4

Количество баков

3 **

5

Длина напорного соединительного шланга, м

8 ***

6

Масса устройства, кг, не более:
- в исходном состоянии
- в рабочем состоянии (с баком исходного масла, рукавами, уравнительной ёмкостью и ручкой)

40,0

60,0

7

Габаритные размеры, мм, не более:
- в транспортном положении
- в рабочем положении

920х420х430
1200х420х1440

* - объём бака - по желанию заказчика;
** - количество баков - по желанию заказчика;
*** - может поставляться другой длины по желанию заказчика

Устройство и принцип работы

Устройство состоит из поршневого насоса с ручным приводом, рамы, 3-х сменных баков, запорно-регулирующей арматуры, мановакуумметра и соединительных шлангов.

Конструкция поршневого насоса исключает подсос воздуха из внешней среды (имеется гидрозатвор). Баки выполнены герметично и позволяют длительно хранить дегазированное масло. Мановакуумметр и запорный сильфонный вентиль позволяют осуществлять контроль давления в баке.

Насос установлен на раме, выполненной из прямоугольных металлических труб и двух металлических колес, которая позволяет производить транспортирование устройства в пределах подстанции и предотвращает опрокидывание устройства при эксплуатации. Всасывающий и нагнетательные клапаны, а также запорно-регулирующая арматура и соединительные шланги обеспечивают заполнение баков трансформаторным дегазированным маслом и его перекачку в высоковольтные вводы.

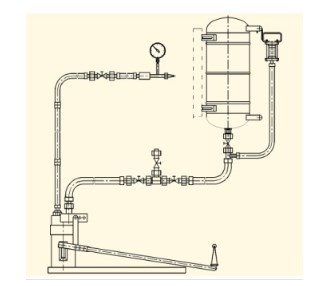

Схема устройства доливки вводов этма удв-2м-у1

Рис.1 Схема устройства доливки вводов ЭТМА УДВ-2М-У1
