Усилитель РМ818-1

Средняя: 5 (1 оценка)
Цена:
По запросу
8(800)350-87-81
+74992290201
manager@selarius.ru

Оплата

  • Безналичный расчет
  • Предоплата на банковкую карту
  • Оплата с отсрочкой платежа

Доставка

  • Деловые Линии;
  • ПЭК;
  • ЖелДорЭкспедиция;
  • КИТ;
  • Энергия;

Усилитель РМ818-1 предназначен для усиления и управления амплитудой непрерывных, импульсных и модулированных сигналов в диапазоне частот от 8 до 18 ГГц.

Область применения

Усилитель РМ818-1 широко используется:

  • в измерительной технике,
  • в системах связи,
  • в наземной, морской и авиационной бортовой аппаратуре.

Особенности

  • Октавная мгновенная полоса
  • Малые габариты и масса
  • Цифровое 4-разрядное управление усилением
  • Тонкопленочная ГИС и МИС технология
  • Встроенный детектор выходной мощности
  • Встроенный скоростной (300 нс) модулятор питания
  • Температурная компенсация усиления
  • Нормированные ФЧХ
  • Высокая надежность и стойкость к ВВФ

Конструктивное исполнение

Усилитель РМ818-1 построен на основе современных GaAs-транзисторов, монолитных и гибридных интегральных схем, обеспечивающих высокое и равномерное усиление в широкой полосе частот, широкий динамический и температурный диапазоны, высокую выходную мощность.

Исключительные технические параметры и высокая надежность обеспечены использованием современной тонкопленочной ГИС технологии и технологии пассивных ИС на арсениде галлия, высоконадежными комплектующими ведущих мировых производителей, герметичной конструкцией.

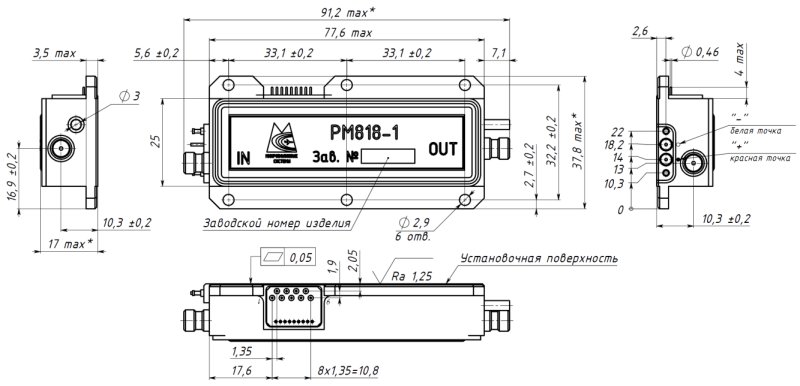

Рис.1. Габаритный чертеж усилителя РМ818-1

Рис.1. Габаритный чертеж усилителя РМ818-1

Электрические параметры при T=25°C, VDC+ =+9 В, VDC- = -6 В, 50 Ом
Параметры Обозн. Мин. Макс. Ед. изм.
Рабочий диапазон частот DF 8 18 ГГц
Выходная мощность в режиме насыщения Psat 2,0   Вт
Выходная мощность при компрессии 2 дБ P2dB 1,8   Вт
Коэффициент усиления в линейном режиме Gss 34 43 дБ
Неравномерность АЧХ DG   ±2 дБ
Изменение усиления в диапазоне -60…+60°C DGt   ±1,5 дБ
КСВН входа и выхода VSWR in/out   <2,5
Фазовая неидентичность Dφ   ±25 градусов
Напряжение питания 1 VDC+ 8,6 10 В
Ток потребления по цепи питания 1 I+   2,3 А
Напряжение питания 2 VDC- -5,7 -6,3 В
Ток потребления по цепи питания 2 I-   <0,2 А
Параметры конструкции
Параметры Значения
Габаритные размеры 91,2 x 37,8 x 17 мм
Масса <0,13 кг
СВЧ соединители 3,5/1,52 (СРГ50-751ФВ) или SMA(f)
Вводы питания, модуляции, управления Паяные контакты
Охлаждение Внешний теплоотвод
Параметры эксплуатации
Параметры Обозн. Значения
Диапазон температур эксплуатации Tc от -60 до +60°C
Диапазон температур транспортирования Tstg от -60 до +85 °C
Относительная влажность при Т=40°C RH 98%
Удары, вибрации, пониженное давление SH / VI / AL авиация
