Усилитель PM618-4К

Средняя: 4 (1 оценка)
Цена:
По запросу
8(800)350-87-81
+74992290201
manager@selarius.ru

Оплата

  • Безналичный расчет
  • Предоплата на банковкую карту
  • Оплата с отсрочкой платежа

Доставка

  • Деловые Линии;
  • ПЭК;
  • ЖелДорЭкспедиция;
  • КИТ;
  • Энергия;

Усилитель PM618-4К предназначен для усиления и управления амплитудой непрерывных, импульсных и модулированных сигналов в диапазонах частот от 6 до 18 ГГц.

Область применения

Усилитель PM618-4К используется в качестве выходного канального усилителя в твердотельных передатчиках на основе многолучевых антенных решеток в перспективных системах радиопротиводействия, а также в измерительной технике, аппаратуре ЭМС-тестирования, в наземной, морской и авиационной бортовой аппаратуре и т.д.

Особенности

  • Мгновенная полоса 1.5 октавы
  • Малые габариты и масса
  • Цифровое 5-разрядное управление усилением (0.9дБ ÷ 27.9 дБ)
  • Тонкопленочная ГИС и МИС технология
  • Встроенный детектор выходной мощности
  • Встроенный скоростной (300 нс) модулятор питания
  • Температурная компенсация усиления
  • Нормированные ФЧХ
  • Высокая надежность и стойкость к ВВФ

Конструктивное исполнение

Модуль построен на основе современных GaAs-транзисторов, монолитных и гибридных интегральных схем, обеспечивающих высокое и равномерное усиление в широкой полосе частот, широкий динамический и температурный диапазоны, высокую выходную мощность.

Исключительные технические параметры и высокая надежность обеспечены использованием современной тонкопленочной ГИС технологии и технологии пассивных ИС на арсениде галлия, высоконадежными комплектующими ведущих мировых производителей, герметичной конструкцией.

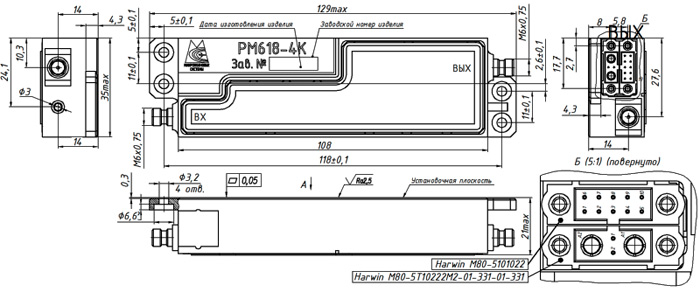

Рис.1. Габаритный чертеж усилителя PM618-4К

Рис.1. Габаритный чертеж усилителя PM618-4К

Электрические параметры при T=25°C, VDC+ =+9 В, VDC- = -9 В, 50 Ом
Параметры Обозн. PM618-4В Ед. изм.
Мин. Макс.
Рабочий диапазон частот C 6 18 ГГц
Выходная мощность в непрерывном режиме Psat 5   Вт
Выходная мощность при компрессии 2 дБ P2dB 4   Вт
Коэффициент усиления в линейном режиме Gss 39 48 дБ
Неравномерность АЧХ DG   5 дБ
Изменение усиления в диапазоне -60...+60°C DGt   ±2.0 дБ
КСВН входа и выхода VSWR in/out   <2.5
Фазовая неидентичность Dφ   ±25 градусов
Напряжение питания 1 VDC+ 8.6 10 В
Ток потребления по цепи питания 1 I+   6.0 А
Напряжение питания 2 VDC- -10 -8.6 В
Ток потребления по цепи питания 2 I-   <0.2 А
Параметры конструкции
Параметры Значения
PM618-4В
Габаритные размеры 129,0 x 35,0 x 21,0 мм
Масса <0.25 кг
СВЧ соединители 3.5/1.52 (СРГ50-751ФВ) или SMA(f)
Вводы питания, модуляции, управления разъемы Harwin
Охлаждение внешний теплоотвод
Параметры эксплуатации
Параметры Обозн. Значения
Диапазон температур эксплуатации Tc от -60 до +60°C
Диапазон температур транспортирования Tstg от -60 до +85°C
Относительная влажность при Т=40°C RH 98%
Удары, вибрации, пониженное давление SH / VI / AL Авиация
ВложениеРазмер
Техническое описание920.62 КБ
