Спирально-навитые прокладки

Средняя: 4 (1 оценка)
Цена:
По запросу
Производитель:

Оплата

  • Безналичный расчет
  • Предоплата на банковкую карту
  • Оплата с отсрочкой платежа

Доставка

  • Деловые Линии;
  • ПЭК;
  • ЖелДорЭкспедиция;
  • КИТ;
  • Энергия;

Спирально-навитые прокладки применяются для уплотнения  фланцевых соединений арматуры, трубопроводов, сосудов, аппаратов, насосов и аналогичного оборудования химической, нефтеперерабатывающей и других отраслей промышленности при температуре рабочей среды от -196°С до +550°С и давления до 25 МПа.

По форме сечения все типы СНП имеют V-образный профиль. Уплотнение происходит за счет заполнения наполнителем микронеровностей фланцев при обжатии, а металлическая лента выполняет роль упругого каркаса. Благодаря уникальным упруго-пластичным характеристикам ленты “Термографенит”, СНП сохраняет уплотнительные свойства при ослаблении затяжки болтов, вибрациях, термическом расширении, пульсации давления в трубопроводах и т. д.

В зависимости от типа фланцевого соединения прокладки фланцевые оснащаются ограничительными кольцами.

Размеры спирально-навитых прокладок
Спиральная часть Толщина ограничительных колец, b1
Толщина, b2 Условная ширина, b 0 DN внутреннего наружного
мин макс мин макс
2,5 4 20 15 300 - 2,0
3,2 4 40 15 500 2,5 2,5
4,5 5 40 15 800 3,0 3,0
5,0 7 40 20 1600 3,5 3,5

Примечание - Толщина СНП измеряется по металлу спирали, без учета наполнителя. Лента наполнителя должна выступать над поверхностью стального каркаса на высоту (0,5 ± 0,1) мм с каждой стороны при толщине b2 ≥ 4,5 и на высоту (0,2 ± 0,1) мм при толщине b2 < 4,5 .

Тип исполнения Описание конструкции
А Без ограничительных колец
В С внутренним ограничительным кольцом
Г С наружным ограничительным кольцом
Д С внутренним и наружным ограничительными кольцами

Материал наполнителя – фольга “Термографенит”, лента фторопласта – 4 и различные виды материалов

Отличительные особенности

Ограничительные кольца предназначены для:

  • защиты спирально-навитой части от разрыва рабочим давлением;
  • защиты спирально-навитой части от переобжатия во время монтажа;
  • центрирования прокладки, поскольку внешний диаметр ограничительного кольца равен внутреннему диаметру кольца, по которому размещаются болты крепления фланца.

Материал внутренних ограничительных колец – нержавеющая сталь – марок 12Х18Н10Т, 08Х18Н10Т  (для неагрессивных сред допускается изготовление колец из стали углеродистой), внешних ограничительных колец – нержавеющая сталь, углеродистая сталь. По согласованию с заказчиком допускается выбор материала для изготовления ограничительных колец из стали других марок.

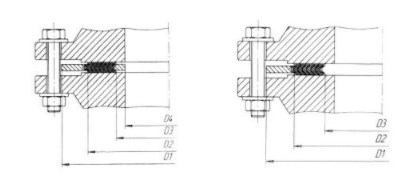

 "Гладкий" фланец - тип уплотнения 1-1

Рис.1 "Гладкий" фланец - тип уплотнения 1-1

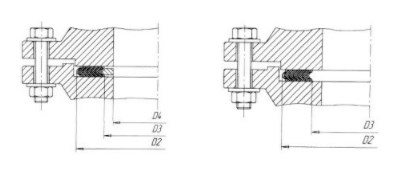

"Выступ-впадина" Тип уплотнения 2-3

Рис.2 "Выступ-впадина" Тип уплотнения 2-3

"Шип-паз" - Тип уплотнения 4-5

Рис.3 "Шип-паз" - Тип уплотнения 4-5
