Щитки ЩМУ предназначены для местного и дистанционного (автоматического) управления трехфазными нереверсивными или реверсивными электродвигателями напряжением 380 В переменного тока частотой 50 Гц и для защиты их от перегрузок.

Область применения

Щитки предназначены для установки в электрощитовых, вентиляционных и др. производственных помещениях с естественной вентиляцией.

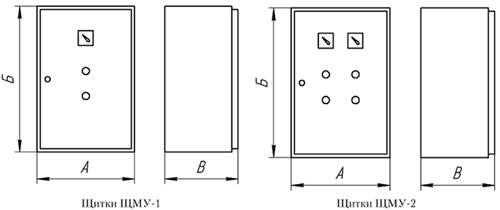

Рис.1. Общий вид щитков ЩМУ

Рис.1. Общий вид щитков ЩМУ

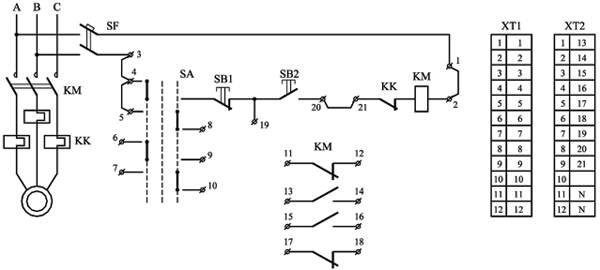

Рис.2.Схема электрическая принципиальная ЩМУ

Рис.2.Схема электрическая принципиальная ЩМУ

Модификации
Тип щитка Пускатель Количество потребителей Габаритные размеры Масса, кг
габарит Iном,А А Б В
ЩМУ-1-1 1 10 1 500 400 200 14
ЩМУ-1-2 2 25 15
ЩМУ-1-3 3 40 16
ЩМУ-1-4 4 63 600 400 300 18
ЩМУ-1-5 5 100 19
ЩМУ-2-11 1
1		 10
10		 2 600 400 200 17
ЩМУ-2-12 1
2		 10
25		 2 19
ЩМУ-2-22 2
2		 25
25		 2 20
ЩМУ-2-23 2
3		 25
40		 2 22
ЩМУ-2-33 3
3		 40
40		 2 24
Технические характеристики
Параметры Значения
Подключение силовых кабелей выполняется непосредственно на зажимы пускателя (теплового реле) и должно быть не более:
  • для пускателей 1 габарита,
  • для пускателей 2 габарита,
  • для пускателей 3 габарита,
  • для пускателей 4 габарита,
  • для пускателей 5 габарита.
 4 мм2
6 мм2
10 мм2
16 мм2
35 мм2
Климатическое исполнение У3 по ГОСТ 15150
Степень защиты IP 30 по ГОСТ 14254
IP 54 (при заказе можно дополнительно оговорить)
Номинальное напряжение силовых цепей 380 В
Номинальное напряжение цепей управления 220 или 380 В

Пример записи при заказе:

  • щитка местного управления одним электродвигателем с магнитным пускателем 3 габарита, тепловым реле на ток 30…41 А, напряжением цепей управления ~220 В:
    Щиток ЩМУ-1-3 (41 А, ~ 220 В);
  • то же двумя электродвигателями — один с пускателем 1 габарита, тепловым реле на ток 0,38…0,65 А, цепи управления ~220 В; второй с пускателем 2 габарита, тепловым реле на ток 13,0…19,0 А, цепи управления ~380 В :
    Щиток ЩМУ-2-12 (0,65 А, ~ 220 В; 19 А, ~ 380 В).
