Сепараторы вторичного пара СВП

Средняя: 5 (1 оценка)
Цена:
По запросу
Производитель:

Оплата

  • Безналичный расчет
  • Предоплата на банковкую карту
  • Оплата с отсрочкой платежа

Доставка

  • Деловые Линии;
  • ПЭК;
  • ЖелДорЭкспедиция;
  • КИТ;
  • Энергия;

Сепараторы вторичного пара СВП (иногда называют сепаратор вторичного вскипания) предназначены для использования в системах продувки котлов и возврата тепла, где важно отделить пар вторичного вскипания из продувки для предотвращения загрязнения питательного бака котла и/или поверхностей передачи тепла. Также подходят для применения в системах сбора и возврата конденсата.

Принцип работы

Давление конденсата/продувочной воды, поступая в сепаратор СПВВ снижается, что приводит к вторичному вскипанию. Вторичный пар возвращается в систему или используется в других технологических целях, например в системе отопления.

Установка

Сепаратор пара вторичного вскипания СПВВ монтируется вертикально таким образом, чтоб отверстие выхода вторичного пара находилось вверху. В каждом сепараторе имеется резьбовой штуцер размером G1/2"(внут.резьба) для установки манометра с компенсационной трубкой. Для отвода от сепаратора конденсата рекомендуется использовать узел отвода конденсата, состоящий из фильтра сетчатого, поплавкового конденсатоотводчика, смотрового стекла, обратного клапана и запорной арматуры. На сепараторе есть патрубок для предохранительного клапана.

Технические характеристики
Наименование СВП-0,2 СВП-0,3 СВП-0,4 СВП-0,5
Расход пароконденсатной смеси, т.п./час, не более 6,0 10,0 14,0 18,0
Условное давление корпуса PN16
Рабочая температура, оС, не более 250

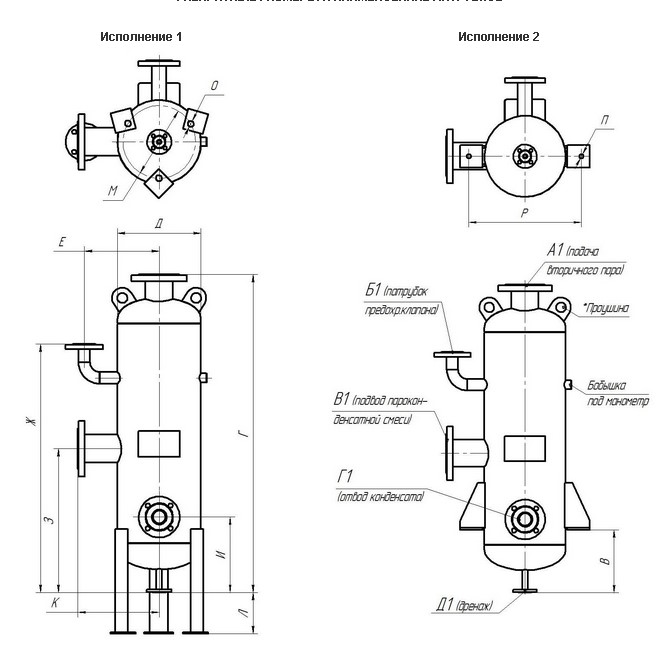

Рис.1 Схема сепаратора СВП

Рис.1 Схема сепаратора СВП

Габаритные размеры
Размер, мм СВП-0,2 СВП-0,3 СВП-0,4 СВП-0,5
А1 80 100 150 150
Б1 25 40 40 50
В1 80 100 150 150
Г1 50 50 80 80
Д1 15 15 15 15
В 225 250 270 300
Г 1120 1240 1330 1390
Д 219 325 426 530
Е 220 290 345 410
Ж 850 960 1025 1070
З 520 555 620 645
И 295 320 345 370
К 260 315 365 420
Л 160 160 160 160
М 160 270 370 470
О 16 24 24 24
П 20 20 26 30
Р 335 450 585 690
