Компоненты беспроводной сети. Существование обширного числа задач, где прокладка кабельной сети невозможна, затруднена или нецелесообразна, побудило нас на разработку решения для построения беспроводной сети. Устройства работают на частоте 2.4ГГц и соответствуют стандарту ZigBee/IEEE 802.15.4.
Применение
- размещение отдельных групп измерительных преобразователей там, где неудобно использование кабельной сети.
- Разделение сети RS-485 ModBus на сегменты в целях грозозащиты.
- Построение сети измерительных преобразователей без прокладки кабельной линии.
Особенности конструктивного исполнения
Система строится из двух типов модулей: модуль Координатора и модуль Узла беспроводной сети. Координатор беспроводной сети - устройство, выполняющее функции управления беспроводной сетью; имеет три вида интерфейсов USB, RS-232, RS-485 и может быть подключен как к проводной сети интерфейса RS-485, так и непосредственно к компьютеру.
Узел беспроводной сети - модуль, к которому по интерфейсу RS-485 подключаются измерительные преобразователи. К одному Координатору может быть подключено до 32 Узлов, что обеспечивает широчайшие возможности при построении самых сложных систем. Все сегменты сети находятся в одном адресном пространстве ModBus (до 255). С нижней стороны корпуса Узла беспроводной сети располагаются два разъема: разъем для внешнего блока питания и RJ-11(RS-485, питание для подключаемых измерительных преобразователей). На передней панели Узла беспроводной сети размещен индикатор состояния, который отображает статус беспроводного соединения и уровень принимаемого сигнала (цвета от синего до красного).
Использование радиомодулей стандарта ZigBee/IEEE 802.15.4 обеспечивает устойчивую связь в помещении на расстоянии до 90 м, и до 3200 м на открытом пространстве. Модули имеют стандартный RP-SMA разъем на корпусе, что делает возможным использование антенн с нестандартной диаграммой направленности и позволяет дополнительно увеличивать дальность устойчивой связи. По умолчанию используется всенаправленная антенна с коэффициентом усиления 2dBi.

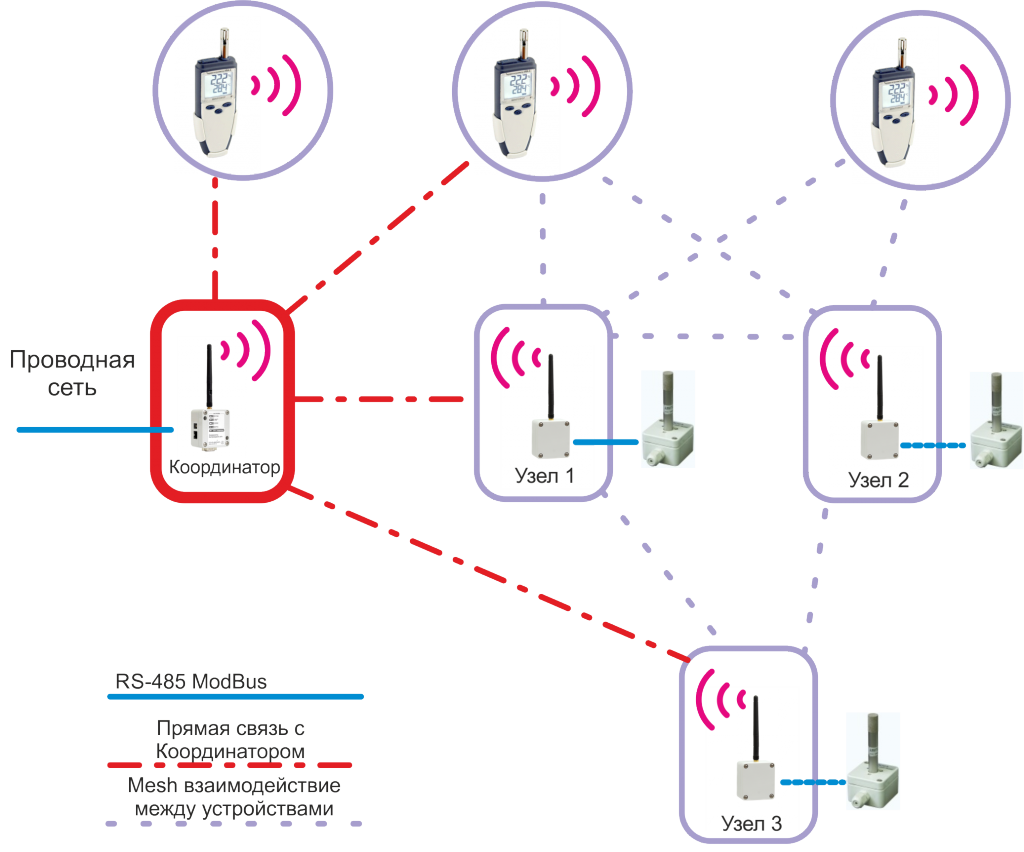

Модули построены на современной элементной базе, что делает возможным использование топологии Mesh. Эта особенность позволяет обеспечить надежную связь между Координатором и наиболее удаленными Узлами, используя в качестве ретрансляторов Узлы, расположенные между ними. В качестве примера показана беспроводная сеть из трех Узлов и одного Координатора:
| Частотный диапазон | ISM 2.4 GHz |
| Стандарт передачи данных по радиоканалу | ZigBee/IEEE 802.15.4(FCC ID ) |
| Номинальное напряжение питания, В | 12 |
| Максимальный ток потребления, Координатор, мА, не более | 150 |
| Максимальный ток потребления, Узел, мА, не более | 150 |
| Максимальное количество Узлов, подключаемых к одному Координатору, шт | 32 |
| Максимальное количество измерительных преобразователей в сети, шт | 255 |
| Дальность связи на открытом воздухе, м | до 3200* |
| * Дальность связи зависит от конкретной конфигурации используемых антенн, взаимного расположения модулей, а так же материалов, и конфигурации здания. |
|
| Дальность связи внутри здания, м | до 90* |
| Габаритные размеры модуля Координатор (без антенны), мм | 120*80*55 |
| Габаритные размеры модуля Узел (без антенны), мм | 64*58*35 |
| Масса модуля Координатор (без антенны), кг | 0,25 |
| Масса модуля Узел (без антенны), кг | 0,1 |
