Клапан предохранительный магистральный КПМ - специализированное защитное устройство (магистральный предохранительный клапан) для пожарно-оросительного оборудования. Отличается от аналогов применением армированной мембраны повышенной прочности, увеличенной точностью регулирования, компактностью, ремонтопригодностью, простотой монтажа и текущего технического обслуживания.

Область применения

Предохранительный клапан типа КПМ предназначен для обеспечения защитных функций на пожарно-оросительных трубопроводах. Устройство предохраняет систему от повышения давления сверх установленных норм, выполняет сброс излишков воды в водосборную емкость.

Конструктивное исполнение

Клапан КПМ данного типа представляет собой герметичную конструкцию с тремя внутренними полостями: напорная, управляющая и выходная. Корпус устройства изготавливается из стали. Напорная и управляющая полости разделены армированной по центру мембраной (затвором), выполненной из кислотощелочестойкой резины. На верхней плоскости устройства смонтирован запорный клапанный механизм с пружинным приводом, управляемый рукояткой. Входной фланец клапана снабжен быстросъемным разъемом БС-100. На выходном фланце смонтирована напорная головка типа ГМ-50. Устройство не требует дополнительной настройки и готово к использованию сразу после монтажа.

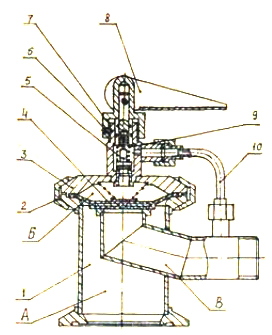

Рис.1 - общая схема клапана магистрального КПМ

Рис.1 - общая схема клапана магистрального КПМ

где:

  1. корпус,
  2. хомут БС-100,
  3. крышка,
  4. мембрана,
  5. клапан,
  6. винт стопорный,
  7. кронштейн,
  8. рукоятка,
  9. пружина,
  10. трубопровод,

А – полость напорная,

Б – полость управляющая,

В – полость выходная.

Технические характеристики
Параметры Значения
Тип устройства Предохранительный клапан, стационарный, магистральный
Принцип работы устройства Импульсный
Пропускная способность устройства, м3/час 40,0
Диапазон рабочего давления срабатывания, МПа От 2,5 до 3,0
Диаметр условного прохода устройства, мм 80,0
Класс герметичности устройства в соответствии с ГОСТ 9544-93 І
Габаритные характеристики (размер) устройства, мм 300х270х250
Весовые характеристики (масса) устройства, кг 11,0
