Датчик уровня сыпучих продутов

Средняя: 4 (1 оценка)
Цена:
По запросу
Производитель:

Оплата

  • Безналичный расчет
  • Предоплата на банковкую карту
  • Оплата с отсрочкой платежа

Доставка

  • Деловые Линии;
  • ПЭК;
  • ЖелДорЭкспедиция;
  • КИТ;
  • Энергия;

Датчик уровня предназначен для управления загрузочным устройством (насосом) в бункер (ёмкость): зерна, растительных масел, воды, нефтепродуктов, молока, сточных вод и т. п.

Устройство и принцип действия

Принцип действия датчика уровня основан на измерении частоты автогенератора электромагнитного излучения.

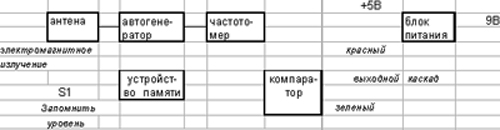

Структурная схема датчика содержит следующие элементы: антенну, автогенератор, частотомер, устройство памяти, компаратор, выходной каскад и блок питания.

Рис.1. Структурная схема датчика

Рис.1. Структурная схема датчика

Работает датчик следующим образом: при включении питания (загорается красный светодиод) запускается автогенератор электромагнитных колебаний, вход которого соединен с антенной, а выход с частотомером. Частотомер периодически с частотой 3Гц производит измерение частоты автогенератора. Измеренное значение частоты сравнивается компаратором с опорным значением частоты, хранящимся в памяти датчика. Если измеренное значение больше опорного - включается выходной каскад и загорается зеленый светодиод. Выход датчика подключен к системе управления загрузочным устройством(насосом). Срабатывание выхода приводит к отключению загрузочного устройства (насоса).

Опорное значение частоты заносится в память при нажатии оператором кнопки «S1» «Запомнить уровень» и хранится до нового нажатия. Частота электромагнитного излучения автогенератора зависит от объема продукта в бункере дозатора. Если нажать кнопку «S1» «Запомнить уровень», то текущий уровень продукта будет принят за опорный и датчик будет срабатывать при его превышении.

Технические характеристики
Параметры Значения
Напряжение питания, В 9,0 - 30,0
Отклонение напряжения питания, не более, В ±2,0
Максимальный ток нагрузки, не менее, мА 20,0
Максимальный ток потребления, не более, мА 50,0
Вид выходной цепи опторазвязанный открытый коллектор
Габаритные размеры (без антенны):
  • длина, мм
  • диаметр, мм
80,0
70,0
Расположение антенны относительно стенки корпуса (не ближе), мм 13,0
Время непрерывной работы, час 24,0
Сопротивление изоляции провода относительно корпуса, не менее, МОм 20,0
Полный срок службы, не менее, лет 15,0

Эксплуатация

Датчик уровня предназначен для работы при следующих условиях:

  • температура окружающей среды от -25°С до +50°С;
  • максимальной относительной влажности воздуха до 80% при температуре +30 °С;
  • окружающая среда не взрывоопасная.
